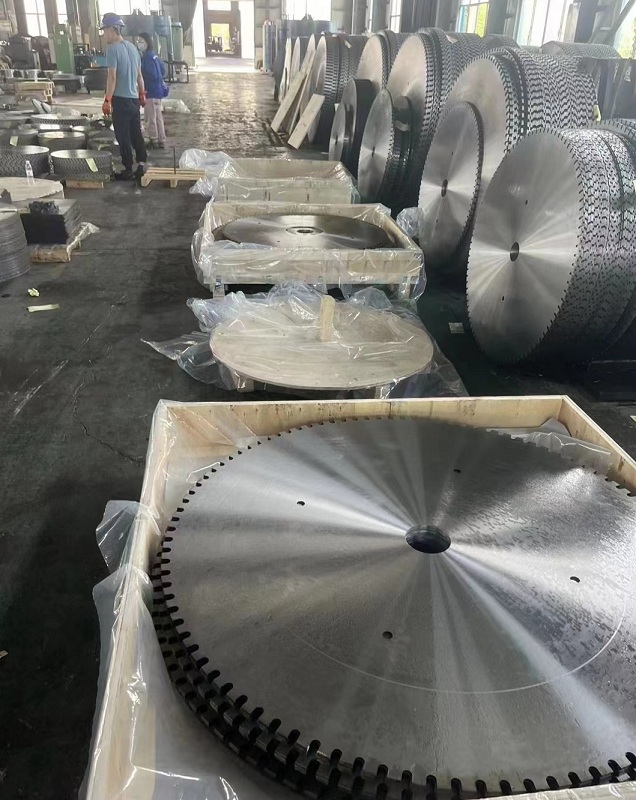

Saw Blade Core

Diameter

Diameter
D1

Thickness
E

Segment
Z

Slot deep
A

Slot wide

B

Slot end
C

Hole

H

Flat

Side miss

Flange

200

190

±0.20

1.8

±0.05

12 (13)

14

10(3)

6

20
22.23
25.40
50
60

0.10

0.15

75

250

240

1.8

15 (17)

14

10(3)

6

0.10

0.15

75

300

290

±0.30

2.2/2.0

±0.10

18(21/20)

18/14

10(3)

8

0.15

0.20

100

350

340

2.4/2.2

21(24/25)

18/14

10(3)

8

0.15

0.20

100

400

390

2.8/2.4

24(28)

18/14

10(3)

8

0.20

0.25

100

450

440

2.8/2.6

26(32)

18/14

12(3)

8

0.20

0.25

125

500

490

±0.50

3.2/2.8

30(36)

18/14

10(3)

8

0.25

0.30

125

550

540

3.2/3.0

32(39)

18/14

12(3)

8

0.25

0.30

150

600

590

3.6/3.2

36(42)

18/14

10(3)

8

0.25

0.30

150

625

615

3.6

36(42)

18/14

12(3)

8

0.25

0.30

150

650

640

4.0/3.6

40(45)

18/14

10(3)

8

0.30

0.35

175

700

690

±0.60

4.0

40(50)

18

12(3)

8

50
60
80
100
120

0.30

0.35

175

725

715

4.0

40(50)

18

12(3)

8

0.30

0.35

175

750

740

4.5

46(54)

18

12(3)

8

0.35

0.35

200

800

784

4.5

46(57)

18

12(3)

8

0.35

0.35

200

900

884

5.15

64(64)

20

18(5)

10

0.35

0.40

250

1000

984

6.0/5.0

70(70)

20

20(5)

0.40

0.45

250

1100

1084

6.0/5.5

±0.15

74(74)

20

22(5)

0.40

0.45

250

1200

1184

±0.70

6.0/5.5

80(80)

24

22(5)

0.40

0.45

250

1300

1284

6.15

88

24

22

0.45

0.50

300

1400

1384

6.35

92

24

22

0.45

0.50

300

1500

1484

6.65

100

24

22

0.50

0.60

300

1600

1584

7.3/7.0

108

24

22

0.60

0.60

300

1800

1784

8.0

118

24

22

0.70

0.80

300
